1. 풀리(Pulley)란?
풀리는 바퀴에 홈을 파고 줄을 걸어 물건을 움직이는 장치로, 프랑스어 Polie에서 유래되었습니다.
자동차, 공장 설비, 농업 장비 등 다양한 산업 분야에서 사용되며, 벨트 드라이브 시스템에서 중요한 역할을 합니다.
2. 풀리의 역할
풀리는 벨트 드라이브 시스템의 구성 요소로, 기계 동력을 효율적이고 안정적으로 전달하는 데 사용됩니다.
벨트 드라이브 시스템은 자동차, 공장 설비, 농업 장비와 같은 산업 기계에서 널리 활용됩니다.
3. V벨트 풀리란?
과거 평 벨트를 사용하던 드라이브 시스템에서는 벨트가 이탈하는 문제가 자주 발생했는데, 이를 개선하기 위해 V자 모양의 홈이 있는 V벨트 풀리가 설계되었습니다. V벨트 풀리는 벨트 단면에 따라 성능이 달라지며, 특히 직사각형 단면의 V벨트가 주요 형태로 사용됩니다.

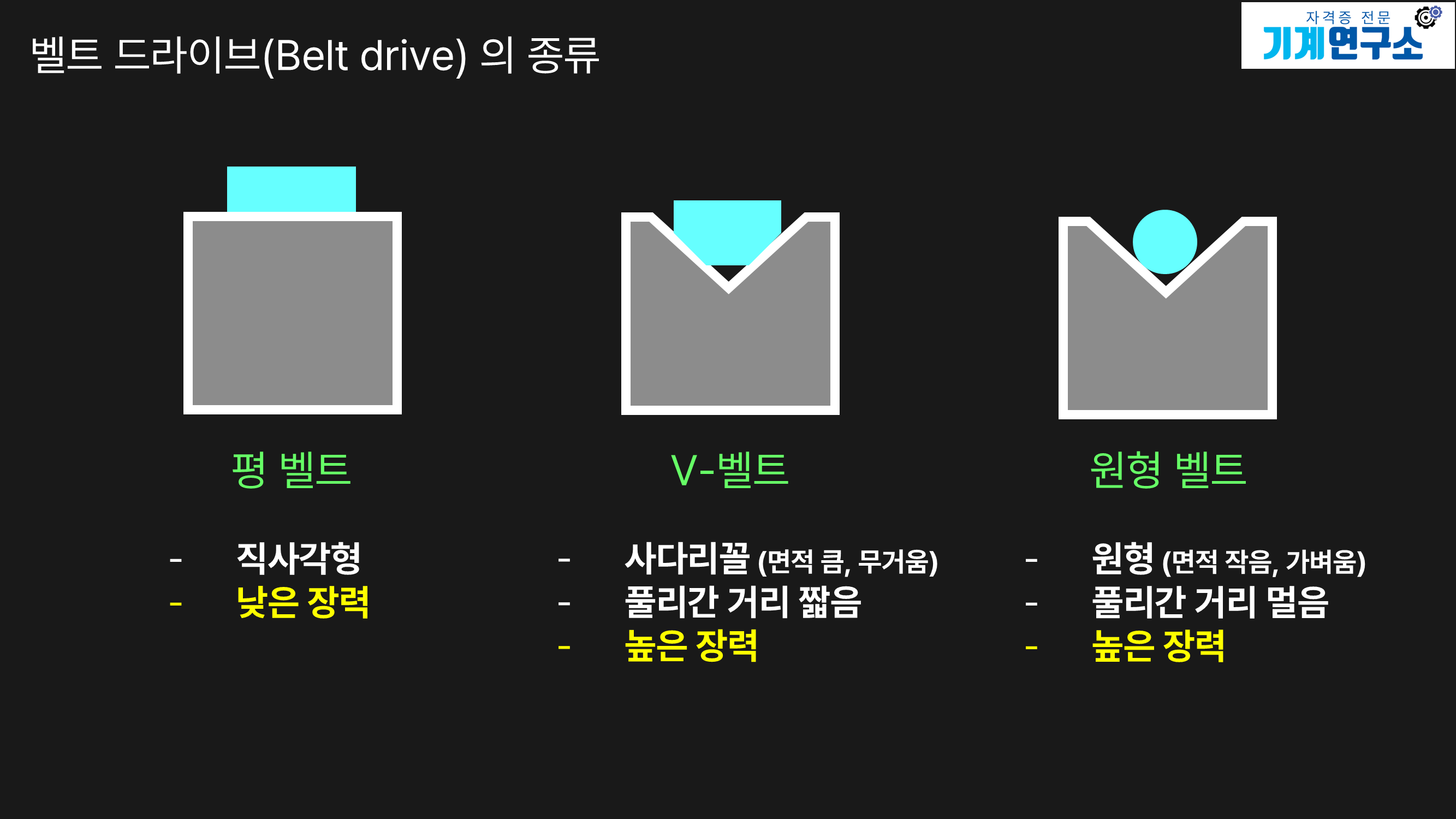

4. V벨트의 종류와 특징
(1) 평 벨트
형태: 직사각형 단면으로 단순한 구조.
장점: 제작 비용이 저렴하며 긴 거리의 동력 전달에 적합.
단점: 마찰력이 낮아 미끄러짐이 발생하기 쉽고, 무거운 하중에는 적합하지 않음.
사용 예: 경량 컨베이어 시스템.
(2) V-벨트
형태: V자(사다리꼴) 단면.
장점: 풀리와의 접촉 면적이 넓어 마찰력과 동력 전달 효율이 높음. 짧은 거리의 동력 전달에 적합.
단점: 벨트 장착과 풀리의 정렬에 주의가 필요.
사용 예: 자동차 엔진, 공장 설비, 농업 기계.
(3) 원형 벨트
형태: 단면이 원형.
장점: 유연성이 높아 복잡한 동력 전달에 적합.
단점: 높은 토크 전달에는 부적합.
사용 예: 소형 가전제품, 프린터, 의료 장비.
5. V벨트의 구조와 역할
(1) 고무 벨트
역할: 주요 동력 전달 매개체로, 유연성과 마찰력을 제공.
특징:
풀리와 밀착하여 동력 손실 감소.
충격과 진동 흡수로 기계 안정성 유지.
마모 저항성과 내구성이 뛰어남.
(2) 철심(코드)
역할: 벨트의 강도와 형태 안정성을 유지하며, 늘어남을 방지.
특징:
고강도 섬유 또는 강철로 제작되어 장시간 사용 가능.
동력 전달 시 발생하는 장력을 분산.
6. V벨트의 동작 원리
V벨트는 사다리꼴 단면 덕분에 풀리 홈과의 접촉 면적이 넓어 마찰력을 극대화합니다.
풀리와 벨트 사이의 밀착력은 동력을 안정적으로 전달하며, 회전 운동을 효과적으로 유지합니다.

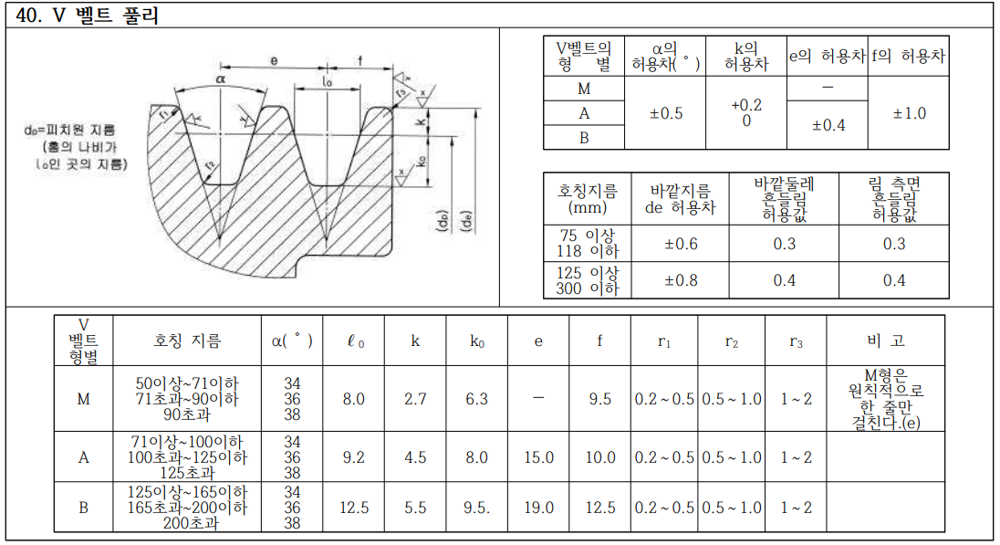

7. V벨트 풀리의 설계와 규격
(1) 주요 구조 요소
피치원 지름(d₀): 동력 전달의 기준이 되는 지름.
홈 각도(α): 풀리 홈의 각도로, 벨트와의 안정적인 접촉을 결정. 일반적으로 34°, 36°, 38°.
바깥 지름(de): 풀리 외부 지름, 설계 허용 오차 포함.
홈 반경(r₁, r₂, r₃): 응력을 분산시키는 홈 모서리 반경.
(2) 공차
홈 각도(α): ±0.5°.
홈 깊이(k): ±0.2mm.
출구 홈 너비(e): ±0.4mm.
바깥 지름(de): ±0.6mm~±0.8mm.
(3) 규격별 설계
M형: 50~90mm로 소형 설비에 적합.
A형: 71~125mm로 중형 장비에서 사용.
B형: 125mm 이상으로 대형 기계에 적합.
8. 정리
V벨트와 풀리는 기계 동력 전달의 필수 요소로, 설계와 유지보수 시 규격과 허용치를 철저히 준수하는 것이 중요합니다.
본 내용을 참고하여 적합한 V벨트와 풀리 설계시 참고하세요 😊
